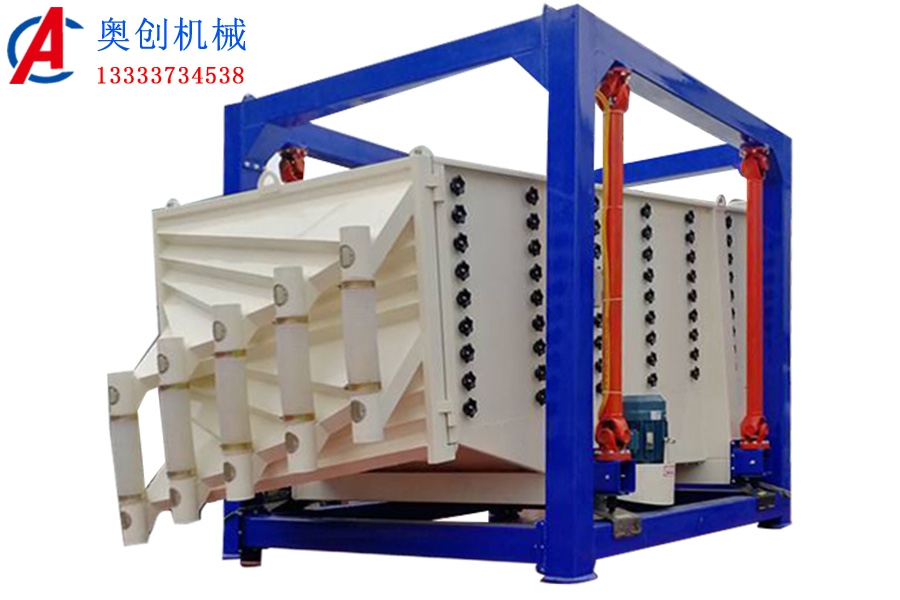

FYBS型方形搖擺篩
方形搖擺篩篩在硅砂行業方擺式篩分機就是對此的機械模擬。是目前人工篩分運動的有效原理（篩分精度、效率、篩分壽命都是常規圓篩的5-10倍），滿足所有細粉和顆粒物料的超細范圍，特別適用對于難以處理的材料。通過方形精密擺動篩，振動器振動，擺動運動傳遞到篩面，使物料在篩前迅速分散，從而達到高效篩分的目的。
方形搖擺篩篩特征：
1、全封閉結構，無粉塵污染，改善車間工作環境。
2、篩網重量大，獨特的多層分級設計，一機分兩組，一機多機，產量翻倍。
3、無垂直振動，地基上的動載荷很小，篩網壽命長。
4、每層篩網均設有篩網防堵清掃裝置，篩分機在工況下不斷對篩網進行清掃，確保篩網不堵孔，延長運行周期。
5、由于采用平面旋轉原理，物料分布得到顯著改善，從而提高篩面利用率，提高篩分效率，降低成品料中粉料含量。
6、篩機振動小，噪音低，符合環保要求。
方形搖擺篩篩工作原理：
從篩箱的運動軌跡來看，即篩箱，方形擺動篩又稱往復篩。 驅動裝置產生的振動力是一種繞固定軸線變化并沿一定方向變化的慣性力。 它的本質是由怪癖引起的。 輪子繞固定軸旋轉形成的往復慣性力。 根據方形擺動篩的結構特點和工作原理，篩面一般呈水平或微傾斜（傾角0°~5°）。 方形擺動篩的工作原理是篩機啟動后，篩機的振動體即篩箱在慣性力的作用下往復運動，篩箱帶動篩面往復運動。 定期搖晃，使篩面上的物料跟隨篩網移動。 箱體一起作平面旋轉運動，小于篩面孔徑的物料通過篩孔落到下層成為篩下物體，大于篩面孔徑的物料通過篩孔排出。 連續翻滾、跳躍運動的卸料口完成篩分工作。
型號 | 有效篩分面積（m2） | 功率（KW） | 篩面傾角（°） | 層數 | 回轉頻次（r/min） | 篩箱行程 | 外形尺寸 |
AxBxC | |||||||
FYBS1030 | 3 | 3 | 5～8 | 1～5 | 180-260 | 25-60 | 3842x1700x1917 |
FYBS1036 | 3.6 | 4442x1700x1917 | |||||
FYBS1230 | 3.6 | 4 | 5～8 | 1～5 | 180-260 | 25-60 | 3842x1900x1917 |
FYBS1236 | 4.32 | 4442x1900x1917 | |||||
FYBS1530 | 4.5 | 5.5 | 5～8 | 1～5 | 180-260 | 25-60 | 3842x220x1917 |
FYBS1536 | 5.4 | 4442x2200x1917 | |||||
FYBS1830 | 5.4 | 7.5 | 5～8 | 1～5 | 180-260 | 25-60 | 3842x2500x1917 |
FYBS1836 | 6.48 | 4442x2500x1917 | |||||
FYBS2030 | 6 | 7.5 | 5～8 | 1～5 | 180-260 | 25-60 | 3842x2700x1917 |
FYBS2036 | 7.2 | 4442x2700x1917 |
方形搖擺篩物料在篩面上運動情況
同樣或相近的配置，F(xiàn)YBS型搖擺篩比一般慣性振動篩有更高的處理能力和篩分效率，其本質是，該機型可人為的控制物料在篩面上的運動軌跡和滯留時間，即在有限空間，由于物料的運動軌跡為速度和加速度均為變化非線性曲線，所以，物料與篩面有更多接觸機濾，當然也就增加了透篩率，可形象的說明方型搖擺篩是如何改變和控制物料在篩面上的運動軌跡與滯留時間并進一步提高篩分效率的。
